Zálohovaný napájecí zdroj 13,8V, 10A baterie 12Ah

Napájecí zdroj pro základnové radiostanice vlastnosti

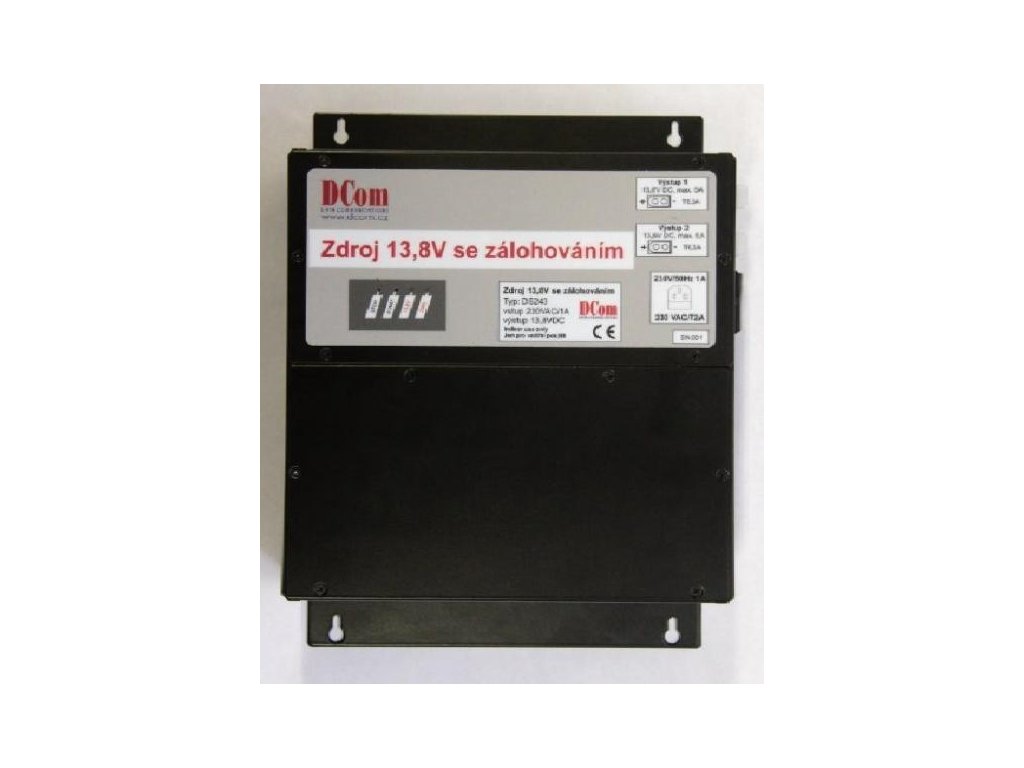

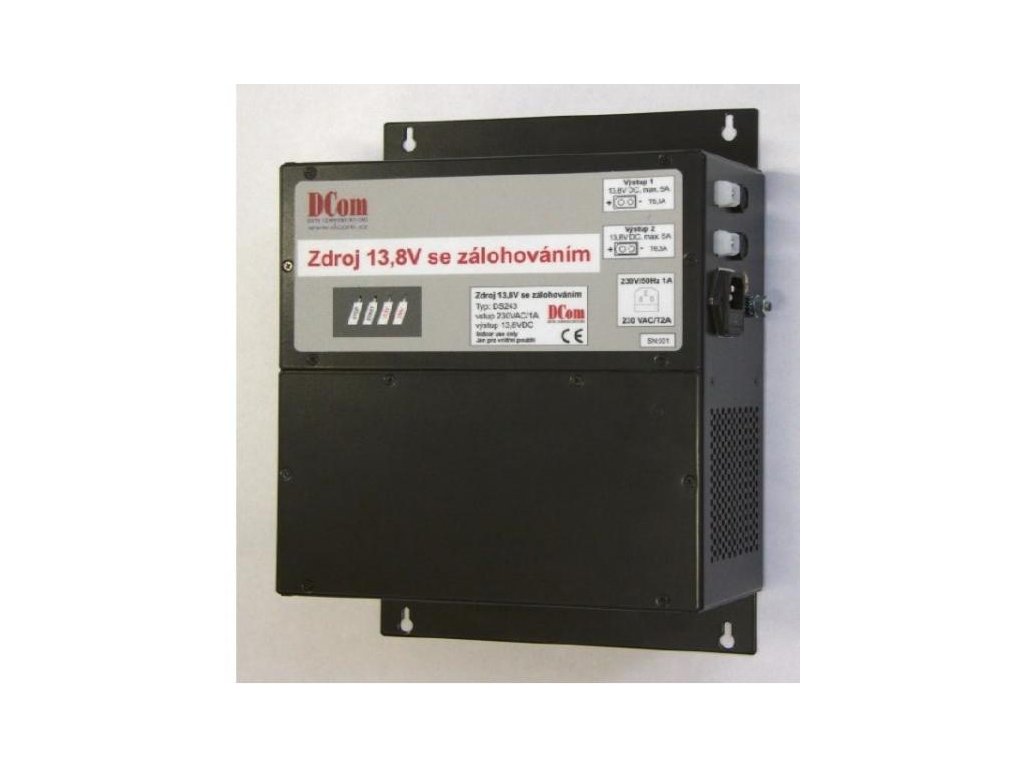

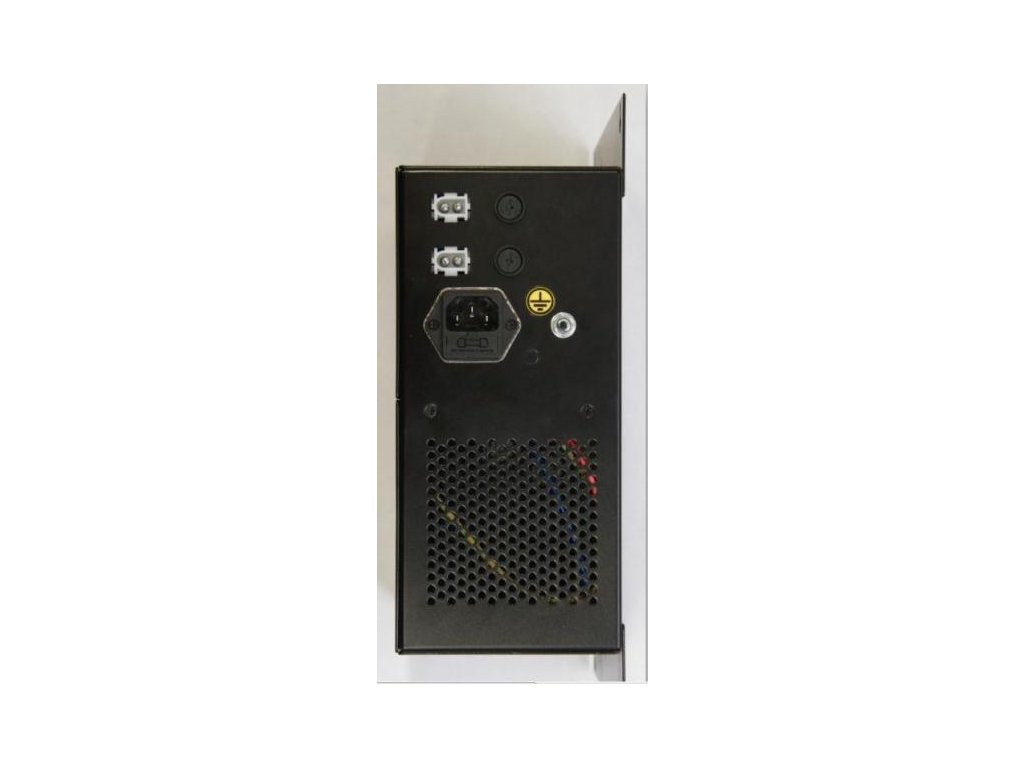

Zdroj 13,8V pro radiostanice se zálohováním  je kompaktní celek sdružující napájecí zdroj pro napájení ze sítě 230V, zálohovací akumulátor a nabíječ tohoto akumulátoru. Je určen pro zálohované napájení stolních radiostanic a jiných elektrických zařízení, určených pro napájení stejnosměrným napětím 13,8V. Kompaktní provedení v kovové skříni zjednodušuje montáž a údržbu zdrej a zmenšuje prostorové nároky na umístění. Zdroj je vestavěn v kovové skříni určené pro montáž na svislou stěnu s rozměry – výška 23cm, šířka bez konektorů 22cm a hloubka 11cm. Hmotnost je 3,5kg (bez akumulátoru). Na předním panelu jsou dvě víka upevněná pomocí šroubů. Vrchní víko kryje oddíl skříně obsahující elektroniku, spodní víko oddíl se zálohovacím akumulátorem. Na pravé boční stěně skříně jsou připojovací konektory pro připojení napájecího napětí 230V, výstupní konektory pro připojení jedné nebo dvou radiostanic, pojistky a zemnící svorka. Obě boční stěny jsou perforovány pro zajištění chlazení. Zdroj se na stěnu montuje prostřednictvím dvou oddělitelných kovových držáků. Součástí horního víka, kryjícího oddíl s elektronikou zdroje jsou dvě indikační LED - zelená 230V indikuje přítomnost napájecího napětí 230V prostřednictvím napětí na výstupu vnitřního zdrojového modulu a zelená 13,8V indikuje přítomnost napětí 13,8V na výstupu zdroje, za odpojovačem akumulátoru. Dále jsou zde dvě tlačítka START a STOP pro ruční ovládání odpojovače akumulátoru. Jsou umístěna pod úrovní víka tak, aby nemohlo dojít k neúmyslnému vypnutí nebo zapnutí zdroje, jsou určena pro ovládání například hrotem tužky. Tlačítkem START se zdroj s připojeným nabitým akumulátorem uvede do provozu, tlačítkem STOP se vypne. Tlačítka je třeba podržet zmáčknutá přibližně 1 sekundu pro vyvolání žádané akce. Při přítomnosti napájecího napětí 230V se zdroj automaticky zapne.

Technické parametry napájecího zdroje

Označení zdroje - typ: DS243
Rozměry zdroje (bez konektorů a držáků): výška 23cm, šířka bez konektorů 22cm a hloubka 18cm.
Zdroj je určena pro montáž na svislou stěnu, ventilační otvory nesmí být zakryté.
Hmotnost bez akumulátoru: 3,5kg
Krytí: IP20
Pracovní teplotní rozsah: 0 až 45°C
Skladovací teplotní rozsah: -20 až 60°C
Vlhkost: 20 až 90% nekondenzující
Vstupní napětí jmenovité: 230V +-10% 50Hz max. 2A
Vstupní napětí jištěno pomocí pojistky: T2A
Výstupní napětí: 13,8V stejnosměrných
Výstupní proud: maximálně 10A (současně do obou výstupů)
Výstupní napětí je jištěno pomocí tavných pojistek - jedna pro každý z výstupů: T6,3A
Vnitřní akumulátor jištěn pomocí vnitřní tavné pojistky: T10A
Připojovací konektory:

• 230V přívod – EURO vidlice
• 13,8V výstupy – dva dvoupinové konektory
• Zemnící svorka

Vnější vlivy dle normy ČSN 33 2000-3:

• Prostředí dle článku 320.N4 – normální
• Vnější vlivy: AA5, AB5, AC1, AD1, AE1, AF1, AG1, AH1, AK1, AL1, AM1, AN1, AP1, AQ1, AR1, AS1, BA1, BC1, BE1, CA1, CB1
