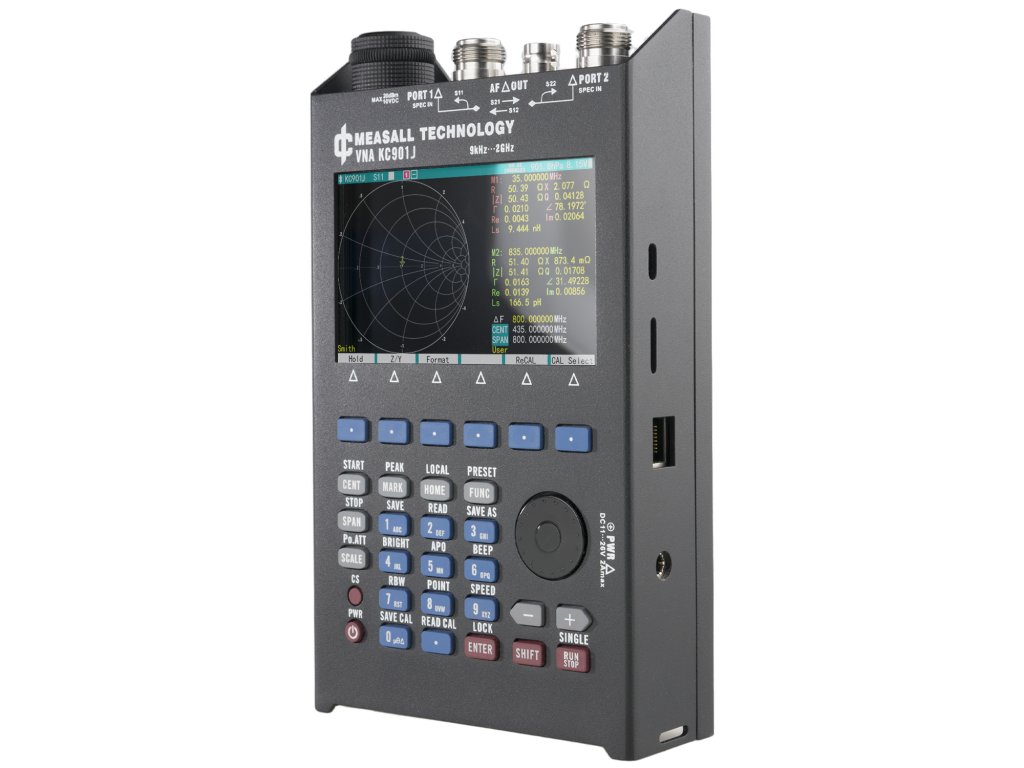

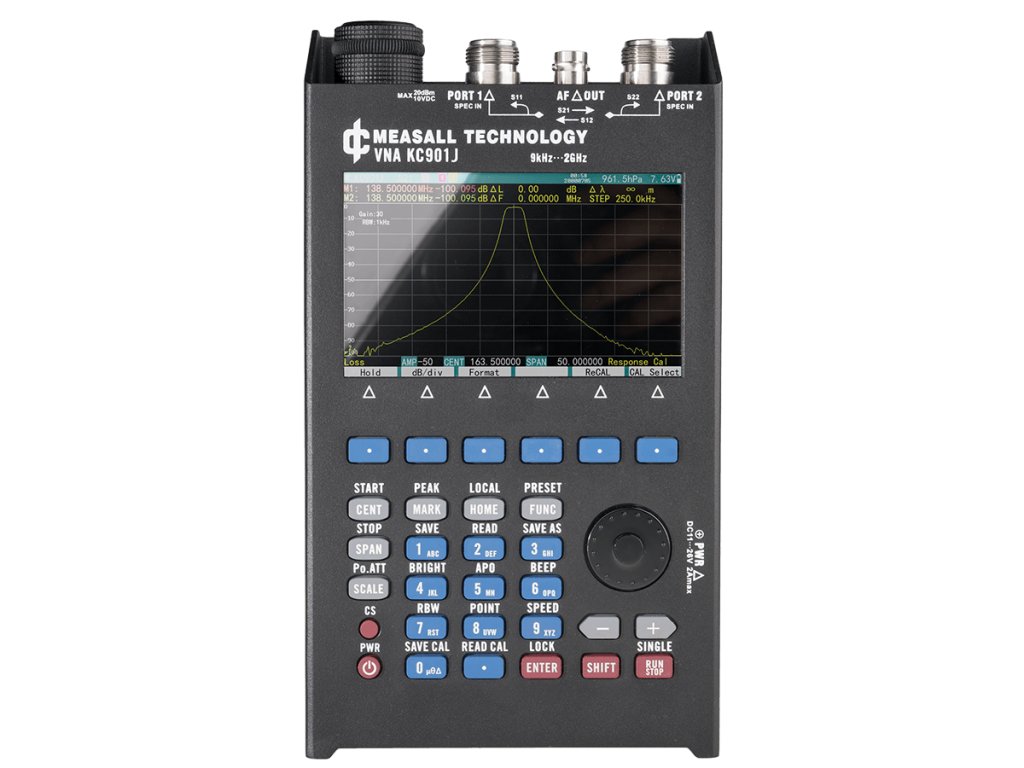

Přenosný dvouportový vektorový síťový analyzátor MEASALL KC901J 5kHz-2GHz

KC901x je víceúčelový měřící přístroj pro měření vysokofrekvenčních parametrů založený na architektuře síťového analyzátoru. Přístroj se vyrábí v pěti variantách, které pokrývají frekvenční rozsah 5 kHz až 22 GHz. Hlavní funkcí přístroje KC901x je plně dvouportový vektorový síťový analyzátor (VNA). Mezi další funkce patří jednoduché zobrazení spektra, měření intenzity pole, VF generátor, AF generátor.

Pět modelů přístroje pokrývá různé frekvenční rozsahy

Pro jiný model než KC901J nás prosím kontaktujte. Zpracujeme Vám individuální nabídku.

Kromě výše uvedených rozdílů mají všechny vydané modely KC901x stejné základní funkce.

KC901x má frekvenční rozlišení 1 Hz, rozlišení úrovně 0,001 dB a rozlišení fáze 0,1°. Přijímač je navržen bez laditelných částí a má dobrou linearitu v celém dynamickém rozsahu.

Přístroj je navržen jako přenosný s minimálními rozměry a hmotností. To ho číní velmi vhodným pro experimenty v terénu, nebo měření v místě instalace technologie radiokomunikačního zařízení. Díky vestavěné lithiové baterii a snadnému ovládání vydrží celý den intenzivního měření. Velkou výhodou je i nabíjení pomocí USB C rozhraní.

Bezplatný software KCSDI umožňuje snadno rozšířit možnosti měření v laboratoři a měřit na dálku prostřednictvím ethernetového připojení.

Přenosný vektorový síťový analyzátor KC901 hlavní funkce

Test S-parametrů

Nízkofrekvenční a vysokofrekvenční generator signálu

Zobrazení spektra a intenzity pole

Doporučené aplikace

KC901x se používá především k ladění různých VF obvodů, jako jsou filtry, zesilovače, rozbočovače, slučovače, testování vstupní a výstupní impedance, vyhodnocování kvality anténních systémů a zjišťování amplitudy signálu na všech úrovních zařízení. V některých frekvenčních pásmech lze také měřit intenzitu pole, vyhledávat rušení a provádět další práce.

KC901x je dobrým nástrojem pro výuku VF techniky a znalostí. V profesionální oblasti jej lze využít v komunikační technice, při výrobě antén, každodenní údržbě radiokomunikační techniky a při výzkumu a vývoji VF obvodů, což může účinně zvýšit efektivitu provozu, snížit zátěž při přenášení a zlepšit kvalitu práce.

Technické parametry

Technické specifikace modelu KC901x jsou v podstatě stejné, u různých modelů se mírně liší úrovně výkonu. Tato tabulka slouží pouze pro orientaci při výběru, přičemž se řídí parametry uvedenými v produktovém listu.
