Adaptér pro analogové nahrávání DS266 – verze MD785
Adaptér pro analogové nahrávání slouží pro připojení záznamového zařízení k radiostanicím Hytera řady MD785. Zajišťuje úpravu úrovní jednotlivých signálů, jejich galvanické oddělení. Součástí tohoto adaptéru je také generátor kontrolního tónu 2280Hz.
DS266 adaptér pro analogové nahrávání základnové radiostanice Hytera MD785 vlastnosti

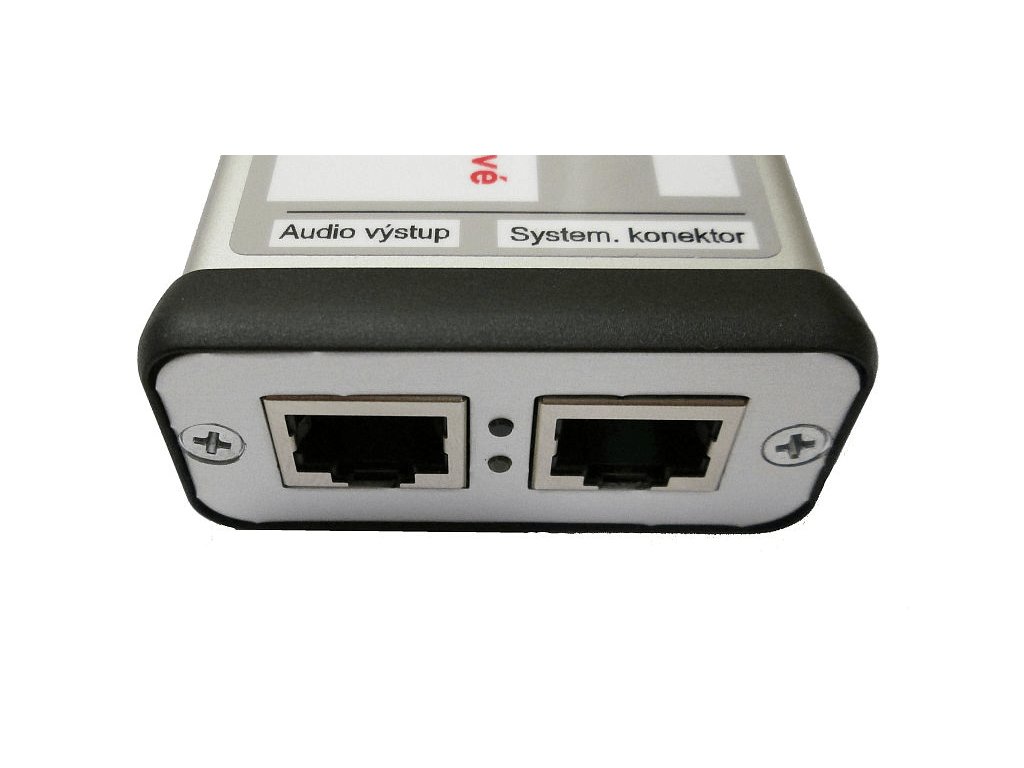

Adaptér pro analogové nahrávání je vestavěn v kovové krabičce o rozměrech 80x55mm. Pro připojení k radiostanici a záznamovému zařízení slouží 2 konektory typu RJ-45. Na čelním panelu je vybaven dvěma indikačními LED. Zelená – indikace napájecí napětí, žlutá – indikace kontrolního tónu.
Připojení k radiostanici

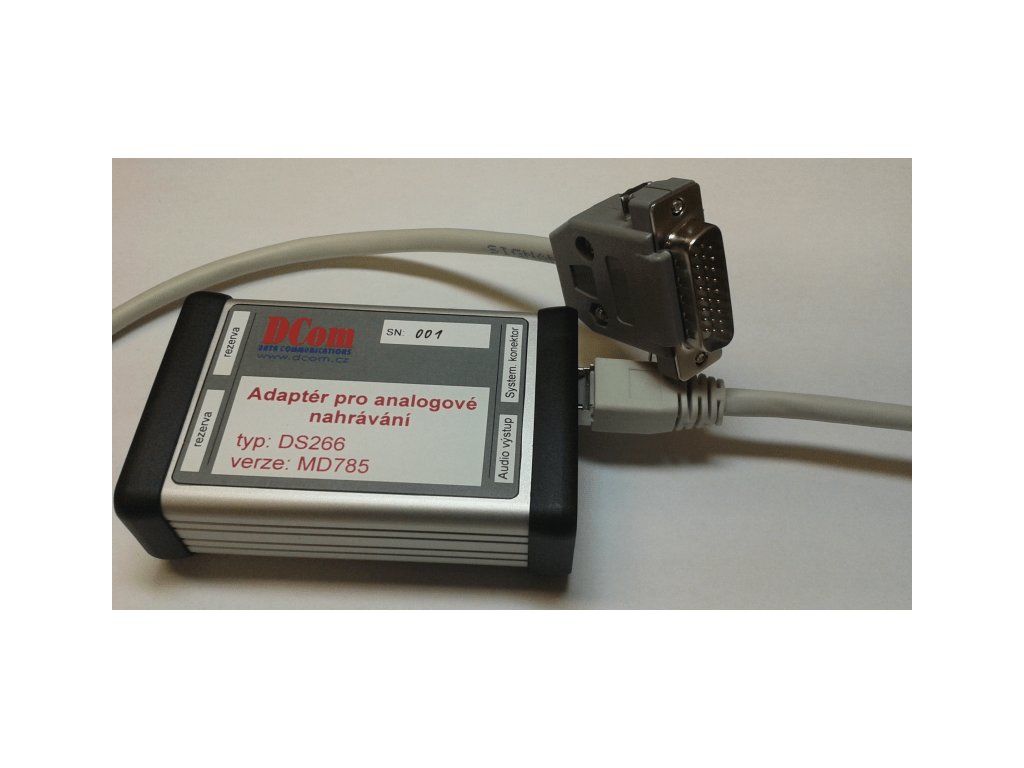

Připojení k radiostanici se provádí pomocí propojovacího kabelu, který je součástí dodávky. Kabel se
zapojí do systémového konektoru RDST Hytera a připojí do konektoru RJ-45 označeného System.
konektor. Záznamové zařízení se připojí do konektoru Audio výstup. Po zapnutí napájení do
radiostanice by měla svítit zelená led.
Technické parametry
Rozměry adaptéru DS266: šířka 55mm, délka 80mm, výška 23mm
Hmotnost: 0,1kg
Krytí: IP20
Pracovní teplotní rozsah: 0 až 45°C
Skladovací teplotní rozsah: -20 až 60°C
Vlhkost: 20 až 90% nekondenzující
Připojovací konektory: 2x RJ-45
Indikační LED: zelená – indikuje napájecí napětí
žlutá – indikuje generování kontrolního tónu
Audio výstup
Výstupní impedance: 600 Ohm
Kontrolní tón: 2280Hz
Výstupní úroveň: 0/-6 dBm při zatěžovací impedanci 600 Ohm - přepínatelná
Výstupní audio signál je na konektoru RJ-45 piny 4,5 (modrý pár)
Součástí dodávky DS266 je:
Adaptér pro analogové nahrávání 1ks
Kabel do systémového konektoru radiostanice Hytera 1ks
Návod
